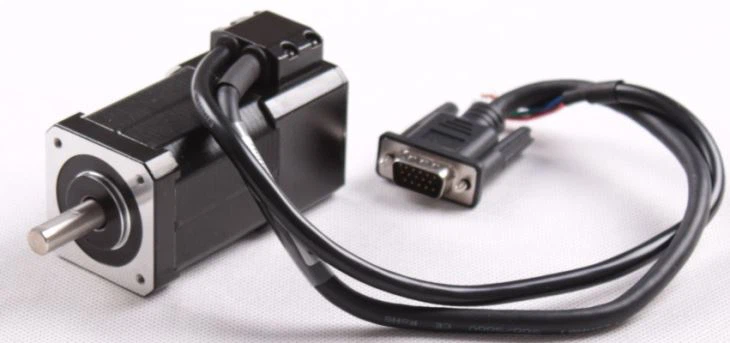

Ürün Tanıtımı: 0.3Nm ile 1000PPR kodlayıcılı Nema 17 hibrid step motor
Enkoderli bu model hibrid step motor, 0,3Nm çıkış torku, motor şaftı 8 mm, motor uzunluğu 61 mm, akım 2.3A, 4 elektrotları ile bazı küçük makine gereksinimlerinin statüsünü taşıyan küçük bir motordur.
Ürün Tekniği Özelliği: 0.3Nm ile 1000PPR kodlayıcılı Nema 17 hibrid step motor
EC42-03 Özellikleri | |
doğruluk | ± 5% (tam adım load boşaltma) |
Sıcaklık | 50 ℃ MAKS |
çevre | -20 ℃ ~ 50 ℃ |
Yalıtım direnci | 100MΩmin 500VDC |
Basınç | Bir dakika için 500VAC |
Radyal salgı | 0,02 Max (450g yük) |
Eksenel salgı | 0,08 Max (450g yük) |
boyut
Motor Enkoder Kablo Tanımlaması (DB15PIN erkek)
Motor enkoder çıkış tanımı (DB15 Pin erkek konnektör) | ||
TOPLU İĞNE | Kablo rengi | Tanım |
1 | Mavi siyah | EA + |
2 | kırmızı | VCC |
3 | Kırmızı beyaz | GND |
11 | Yeşil siyah | EB + |
12 | yeşil | EB- |
13 | mavi | EA |
Ürün Teknik Verileri:
model | Tutma Tork (NM) | şimdiki / Faz (A) | Direnç (Ω) | İndüktans (MH) | Döner Nertia (G.cm²) | uzunluk (AA) | Ağırlık (Kilogram) | Uyumlu sürücü |
EC42-03 | 0.3 | 2.3 | 0.94 | 1.8 | 57 | 61 | 0.24 | TS808D |
Motor Kablolaması
Ürün servisi:
ECON, baştan sona teknik servis sağlamakta ve müşteri ürünleri aldıktan sonra bir yıl garanti vermektedir. Herhangi bir soru, teknik mühendisimize ve satışlarımıza e-posta gönderin veya doğrudan skype ile bizimle sohbet edin.
Ödeme ve Teslimat:
ECON, ödeme yapmak için T / T, Paypal ve Western Union'ı destekler. Ekspres hava ve deniz sevkıyatını ayarlayabiliriz, lojistikle ilgilenmek için profesyonel ekibimiz var.
