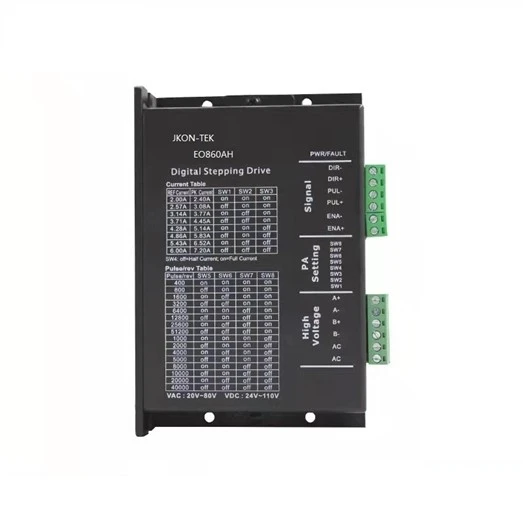

Ürün Tanıtımı: 8,4A altındaki akım ile 2 fazlı Dijital Microstep Step Sürücü
ECON, onlarca kademeli tahrik modeli sunar. 2 fazdan 3 faza, DSP dijital, 24--80 DC giriş veya 24--80VAC giriş ve step kontrol sistemlerinizin özel gereksinimlerini karşılamak için doğru step sürücülerini sağlayabilir. ECON'un step ürünleri, geniş seçenekleri, mükemmel performansları, kullanımı kolay, yüksek güvenilirlikleri ve düşük maliyetleri nedeniyle bilinir. Kademeli tahrikler, dünyadaki binlerce OEM müşterisi tarafından CNC makineleri, tıp, elektronik, yarı iletken, paketleme, laboratuvar otomasyonu gibi birçok sektörden kullanılmıştır.
Yüksek performanslı DH serisi dijital step sürücüler, ekstra düşük gürültü, çok düşük motor ısıtması ve düşük hızda çok yumuşak motor hareketleriyle donatılmıştır. Performans ve maliyet dengeli
DH268, gelişmiş bir algoritmayla 32bit DSP'ye dayanan yeni nesil yüksek performanslı tam dijital step sürücüdür. Güç kaynağı aralığı DC24 ~ 80V'dir. Bu çerçeve 57 --- 86mm 2 fazlı step motor sürebilir.
Farklı hız kontrol uygulamalarına uygulanabilen ultra düşük gürültü ve orta / düşük hızda yüksek pürüzsüzlük ve yüksek hızda yüksek tork. motor düşük ısı yapan pürüzsüz ve doğru sinüzoidal akım vektör kontrol teknolojisi benimsenmesi.
Ürün Özellikleri:
● yeni nesil 32bit DSP
● İyi pürüzsüzlük, düşük gürültü, düşük ısı
● yerleşik mikro adım ayarı
● yerleşik akım ayarı
● duraklama akımı% 50 olarak ayarlanabilir
● opto-izole diferansiyel darbe girişi
● Tepki frekansı 300KHz'e kadar
● aşırı voltaj, düşük voltaj, aşırı akım koruması
Uygulamalar
Dağıtma makinesi gibi çeşitli makinelerde kullanılabilir. yüzer makine
3D yazıcı, etiketleme makinesi, tıbbi makine, lazer kesim makinesi vb. Benzersiz özellikleri sayesinde düşük gürültü, düşük titreşim, düşük ısı ve yüksek hassasiyet gerektiren uygulamalar için ideal bir çözümdür.
Montaj ölçüsü （birim ： mm）
Ürün Fonksiyonu:
Şimdiki ayar
Pik akımı (a) | RMS akımı (A) | SW1 | SW2- | SW3 | SW4 |
1.4 | 1.0 | KAPALI | KAPALI | KAPALI | KAPALI |
1.8 | 1.3 | KAPALI | KAPALI | KAPALI | AÇIK |
2.2 | 1.6 | KAPALI | KAPALI | AÇIK | KAPALI |
2.8 | 2.0 | KAPALI | KAPALI | AÇIK | AÇIK |
3.4 | 2.4 | KAPALI | AÇIK | KAPALI | KAPALI |
3.8 | 2.7 | KAPALI | AÇIK | KAPALI | AÇIK |
4.2 | 3.0 | KAPALI | AÇIK | AÇIK | KAPALI |
4.6 | 3.3 | KAPALI | AÇIK | AÇIK | AÇIK |
5.2 | 3.7 | AÇIK | KAPALI | KAPALI | KAPALI |
5.6 | 4.0 | AÇIK | KAPALI | KAPALI | AÇIK |
6 | 4.3 | AÇIK | KAPALI | AÇIK | KAPALI |
6.4 | 4.6 | AÇIK | KAPALI | AÇIK | AÇIK |
7 | 5.0 | AÇIK | AÇIK | KAPALI | KAPALI |
7.4 | 5.3 | AÇIK | AÇIK | KAPALI | AÇIK |
7.8 | 5.6 | AÇIK | AÇIK | AÇIK | KAPALI |
8.4 | 6 | AÇIK | AÇIK | AÇIK | AÇIK |
Durma Akım Ayarı
SW4 ： OFF = Yarım Akım
ON = Tam Akım
Mikro adım ayarı
Pul / devir | SW5 | SW6 | SW7 | SW8 |
200 | AÇIK | AÇIK | AÇIK | AÇIK |
400 | AÇIK | AÇIK | AÇIK | KAPALI |
800 | AÇIK | AÇIK | KAPALI | AÇIK |
1000 | AÇIK | AÇIK | KAPALI | KAPALI |
1600 | AÇIK | KAPALI | AÇIK | AÇIK |
2000 | AÇIK | KAPALI | AÇIK | KAPALI |
3200 | AÇIK | KAPALI | KAPALI | AÇIK |
4000 | AÇIK | KAPALI | KAPALI | KAPALI |
5000 | KAPALI | AÇIK | AÇIK | AÇIK |
6400 | KAPALI | AÇIK | AÇIK | KAPALI |
8000 | KAPALI | AÇIK | KAPALI | AÇIK |
10000 | KAPALI | AÇIK | KAPALI | KAPALI |
12800 | KAPALI | KAPALI | AÇIK | AÇIK |
20000 | KAPALI | KAPALI | AÇIK | KAPALI |
25600 | KAPALI | KAPALI | KAPALI | AÇIK |
40000 | KAPALI | KAPALI | KAPALI | KAPALI |
Arayüz Açıklaması
isim | fonksiyon | Açıklama |
PWR | Güç ışığı | Güç açıldığında yeşil ışık yanar |
ALARM | Aşırı akım / düşük voltaj / aşırı voltaj gösteren ışık | Sürücü Aşırı akım / düşük voltaj / aşırı voltaj sürücü ise, kırmızı ışık yanar |
PU + | Darbe girişi pozitif | Darbe sinyali: Tek darbe (darbe / yön) modunda, bu giriş darbe sinyalini gösterir, her düşen kenar aktif; Yüksek seviye için 4-5V, düşük seviye için 0-0.5V Seri kullanım dirençleri + 12V veya + 24V kullanıldığında akım sınırlama için. (+ 12V için 1k direnç, + 24V için 2k bağlanmalıdır) |
Pu- | Darbe girişi negatif | Darbe sinyali: Tek darbe (darbe / yön) modunda, bu giriş darbe sinyalini gösterir, her düşen kenar aktif; Yüksek seviye için 4-5V, düşük seviye için 0-0.5V |
DR + | Yön girişi pozitif | DIR sinyali: Tek darbe modunda, bu sinyal düşük / yüksek voltaj seviyelerine sahiptir, motor dönüşünün iki yönünü temsil eder; Seri kullanım dirençleri + 12V veya + 24V kullanıldığında akım sınırlama için. (+ 12V için 1k direnç, + 24V için 2k bağlanmalıdır) |
DR- | Yön girişi negatif | DIR sinyali: Tek darbe modunda, bu sinyal düşük / yüksek voltaj seviyelerine sahiptir, motor dönüşünün iki yönünü temsil eder; |
MF + | Olumlu girişi etkinleştir | Etkinleştirme sinyali: Bu sinyal sürücüyü etkinleştirmek / devre dışı bırakmak için kullanılır. Sağlamak için yüksek seviye Sürücü ve sürücüyü devre dışı bırakmak için düşük seviye. Genellikle BAĞIMSIZ (ENABLED) bıraktı. Seri kullanım dirençleri + 12V veya + 24V kullanıldığında akım sınırlama için. (+ 12V için 1k direnç, + 24V için 2k bağlanmalıdır) |
MF- | Negatif girişi etkinleştir | Etkinleştirme sinyali: Bu sinyal sürücüyü etkinleştirmek / devre dışı bırakmak için kullanılır. Sürücüyü etkinleştirmek için yüksek seviye ve sürücüyü devre dışı bırakmak için düşük seviye. Genellikle BAĞIMSIZ (ENABLED) bıraktı. |
V- | Güç girişi com | DC24-80V |
V + | Güç girişi VCC | |
A +, AC, A- | Motor bir faz | Motor A fazına, AC motor A fazına orta uca bağlayın |
B +, BC, B- | Motor b faz | Motor B fazına bağlayın, BC motor B fazı orta ucuna bağlayın |
!Not
A: güç kaynağını doğru bağlayın, 80VDC geçemez
B: Kontrol sinyali (PU, DR, MF) 5V'un üzerindeyse, lütfen akım sınırlama için dirençleri (PU +, DR +, MF + terminallerinde) bağlayın.
C: Alarm ışığı yanıyorsa, kapattıktan sonra kontrol edin
a: güç kaynağı aralığı 24V - 80VDC mi değil mi? b: Motor kablosunda veya başkalarında kısa devre var mı?
